XX项目电能质量解决方案（常规模块）

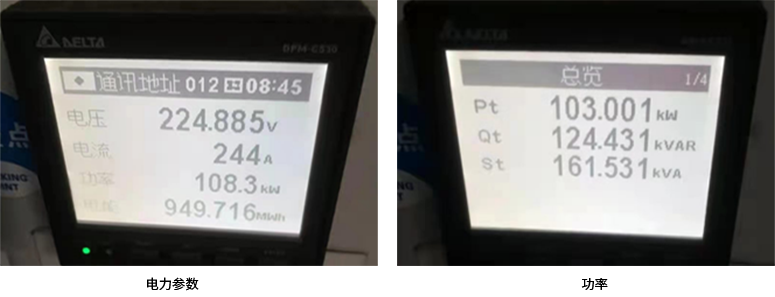

项目概况
谐波计算-容量配置

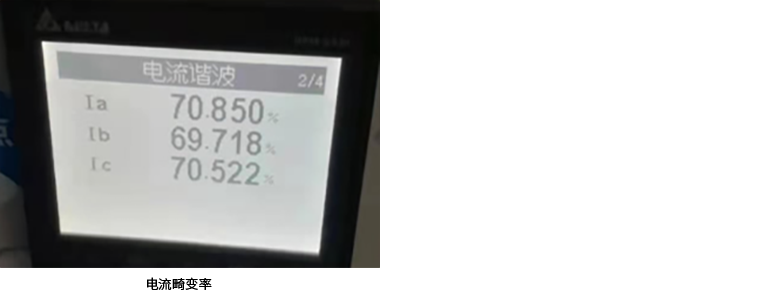

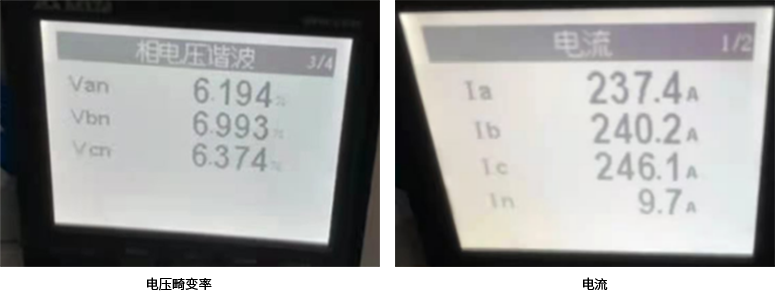

C相电流值=246.1A，C相谐波畸变率70.522%
则C相谐波电流值：
考虑滤波系统冗余和最佳滤波效果，建议按照1.2倍容量配置APF，即173*1.2=207A，所以，建议配置APF-200A。
解决方案-有源滤波器APF
为解决谐波污染问题，加装有源滤波器，进行谐波治理，净化电网电能质量。
1、模块化谐波动态自动治理装置（APF）
有源电力滤波器，作为一种新型的谐波治理装置，它是应用可关断电力电子器件，三电平拓普结构，通过TGBT控制产生与负荷电流中谐波分量大小相等、相位相反的电流来抵消系统谐波的滤波装置。

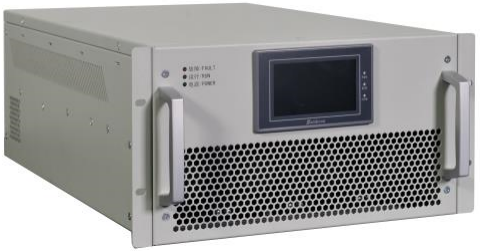

有源滤波器（APF）

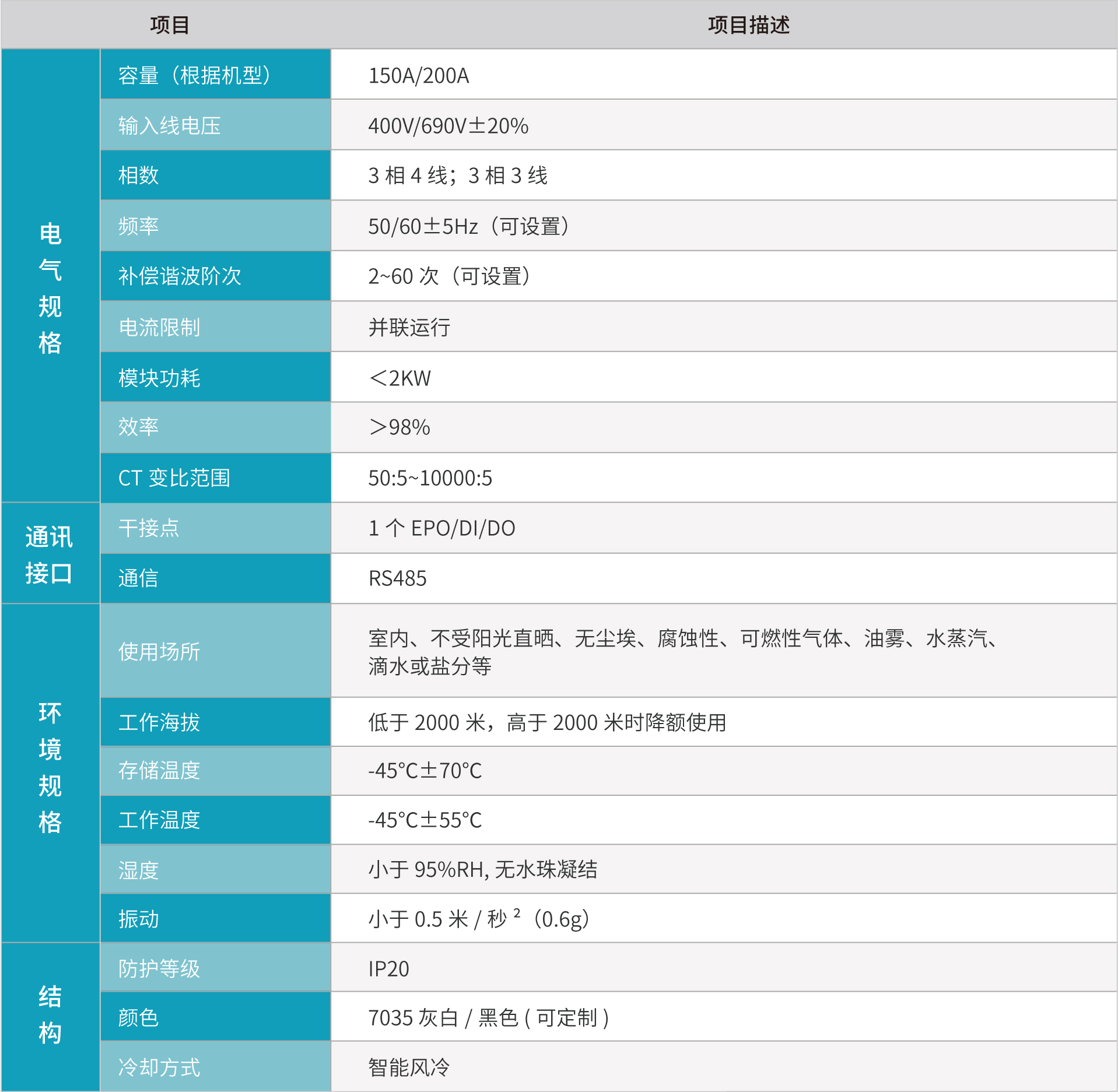

2.装置主要技术指标：

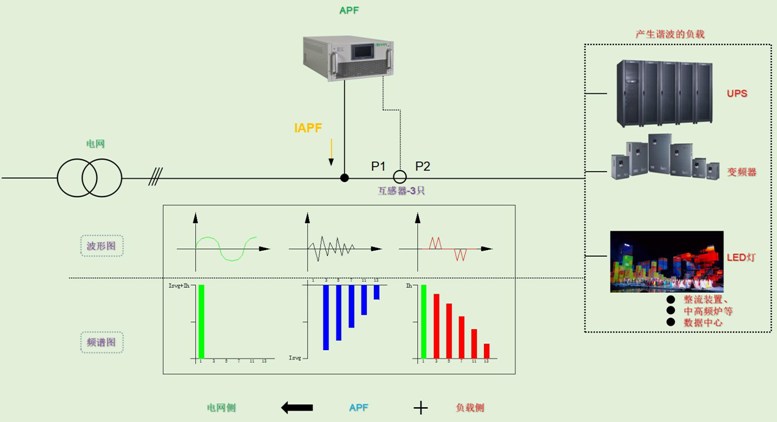

4.APF补偿原理图如下：
电气接线图

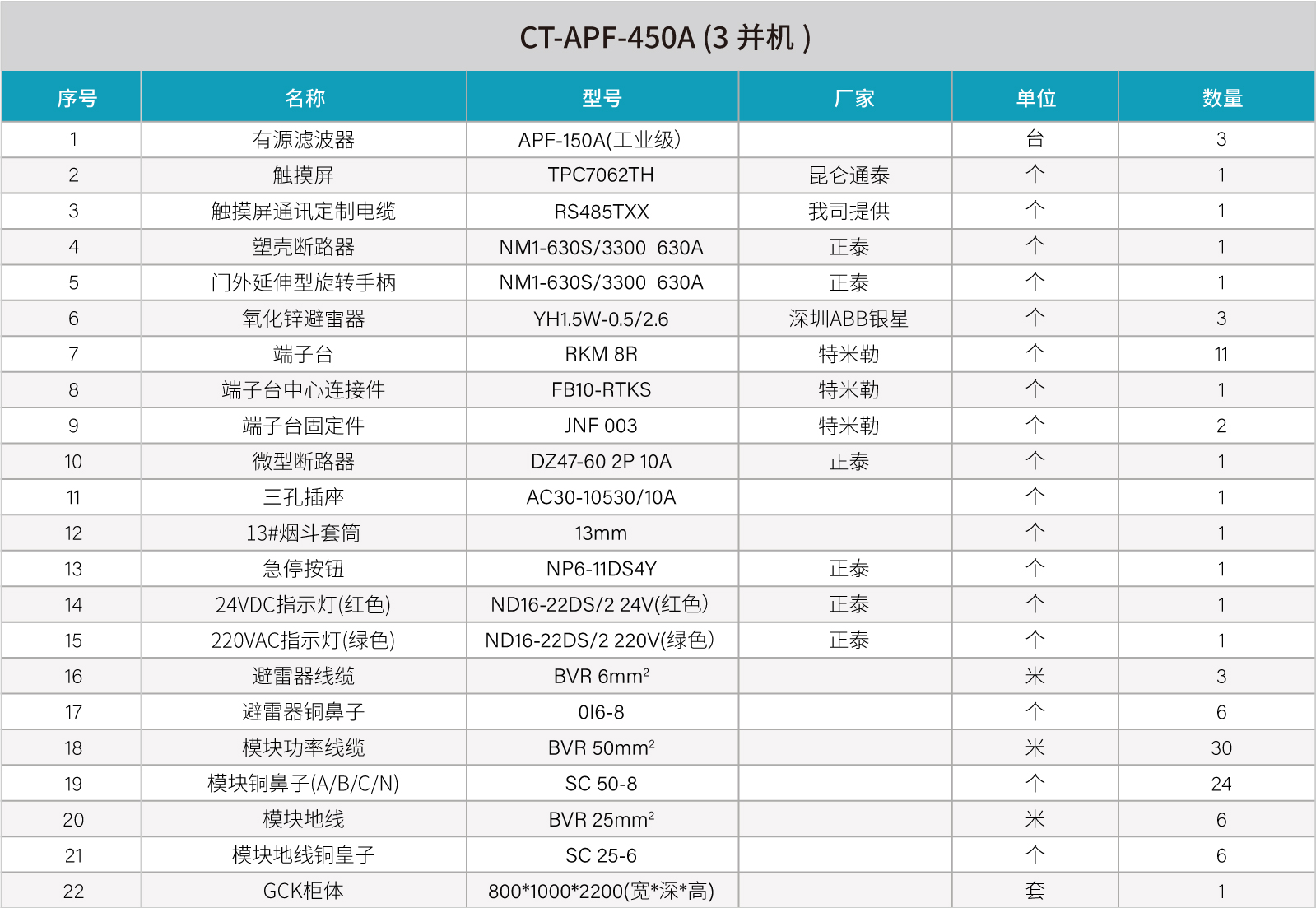

主要元器件清单
APF-200A，可以采用成套柜的方式，主要器件清单如下：
安装后预期效果
1. 实时滤除各次谐波，各次谐波不再超过国家标准限值，系统电能质量满足《电能质量公用电网谐波》要求；
2. 提高供电质量，提高设备利用率和设备寿命使用年限；
3. 滤波谐波、净化电网，提高供电质量。
