无功补偿解决方案
项目要求
300kvar的补偿量，110A的滤波电流输出。
解决方案-静止无功发生器SVG
为综合解决现场负荷的无功和谐波问题，推荐采用集中补偿治理方案。即在变压器低压处加装个一套无功补偿SVG，进行无功补偿、谐波治理，从根本上综合治理设备运行过程中引起的电能质量问题。
1.SVG补偿技术是当前无功补偿领域最新技术的代表，属于灵活柔性交流输电系统的重要组成部分。SVG补偿技术采用先进的大功率可关断型电力电子技术，可以快速连续补偿无功调节功率因数，滤除电力谐波净化电源，平衡三相负荷等，有效降低线路损耗，延长电力设备使用寿命，综合解决200V~690V配网中的无功、谐波以及三相不平衡等电能质量问题。

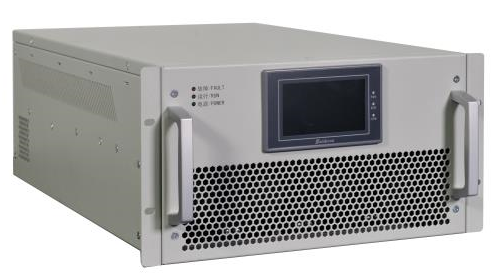

静止无功发生器（SVG）
2、SVG产品主要有如下特点：
•滤波范围广，可滤除2~50次谐波，谐波补偿＞95%，可完美滤除负载产生的3、5、7、11次谐波，避免谐波注入电网；
• 5ms响应时间、完美无级补偿，实现PF＞0.95；
• 设备适应性强，可在恶劣的电网环境下稳定运行；
• 内部主要关键器件的选型裕量更大，耐冲击性能更强。

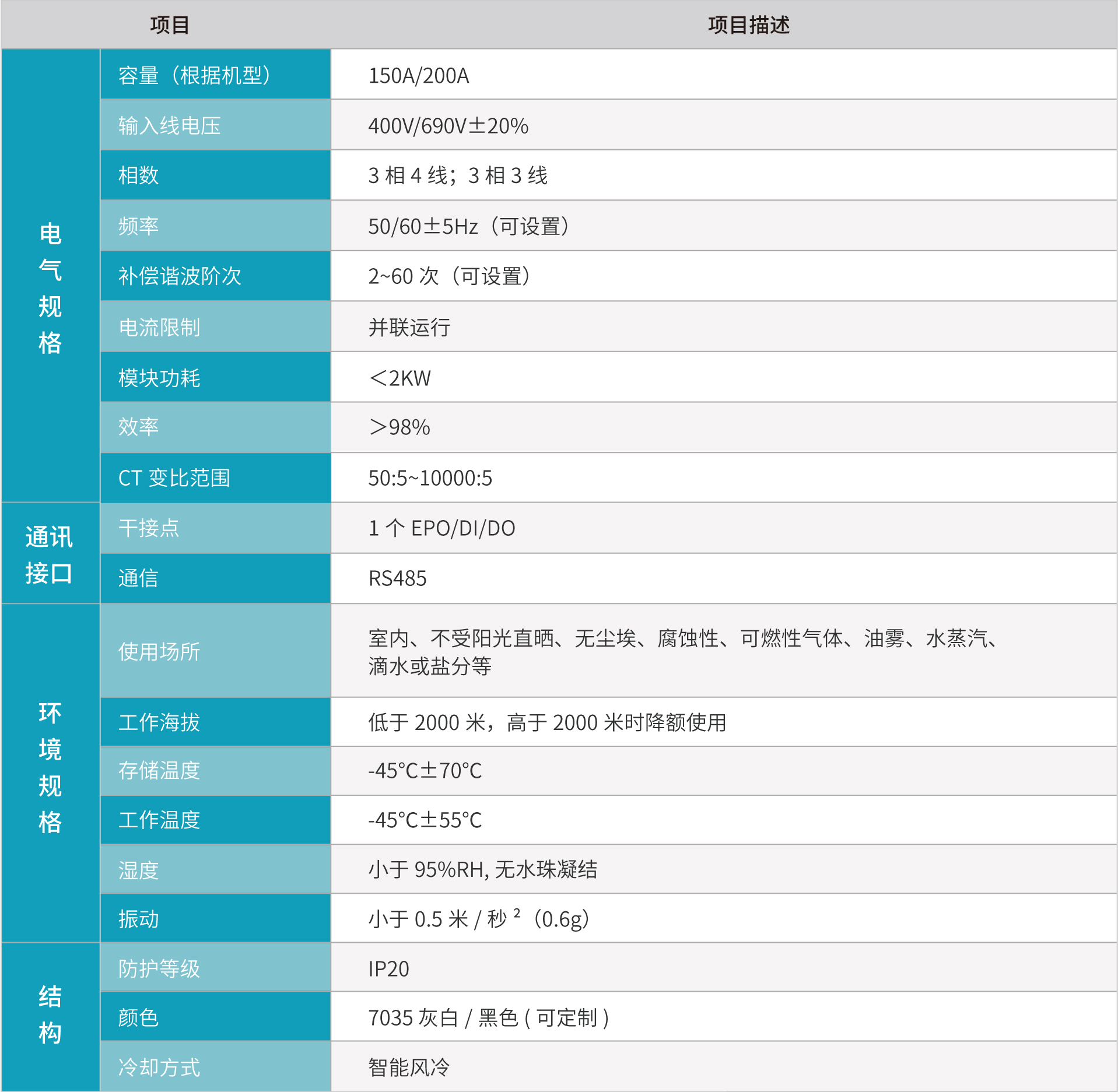

3.装置主要技术指标：

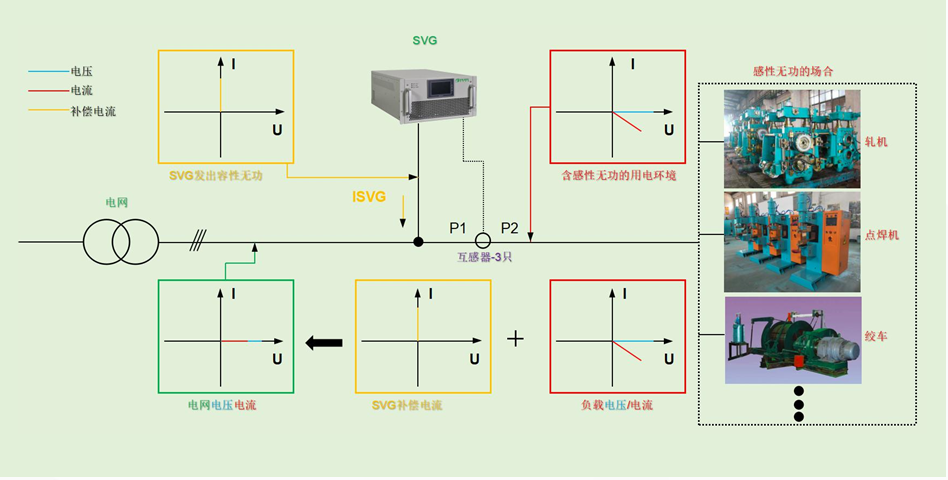

4、SVG补偿原理图如下：
以目标因数0.95以上为调节目标，滤波治理要求达到最佳滤波效果。
总需求为：300kvar的补偿量，谐波补偿为110A；
则110A对应为：
Q1=1.732*U*I=1.732*0.4V*110A=76kVar

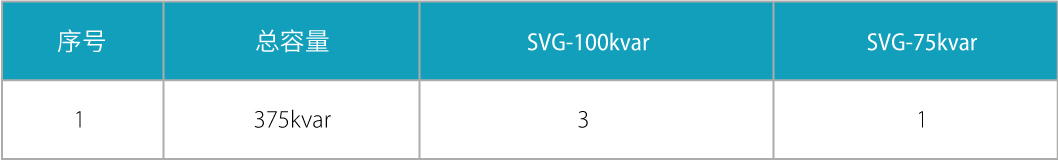

加上300kvar的补偿量，则总补偿容量建议配置为：
Q=300kVar+76kVar≈375kVar
电气接线图
要求的技术指标
a）PCC点： O.4kV进线侧
b）治理后平均功率因数≥0.95

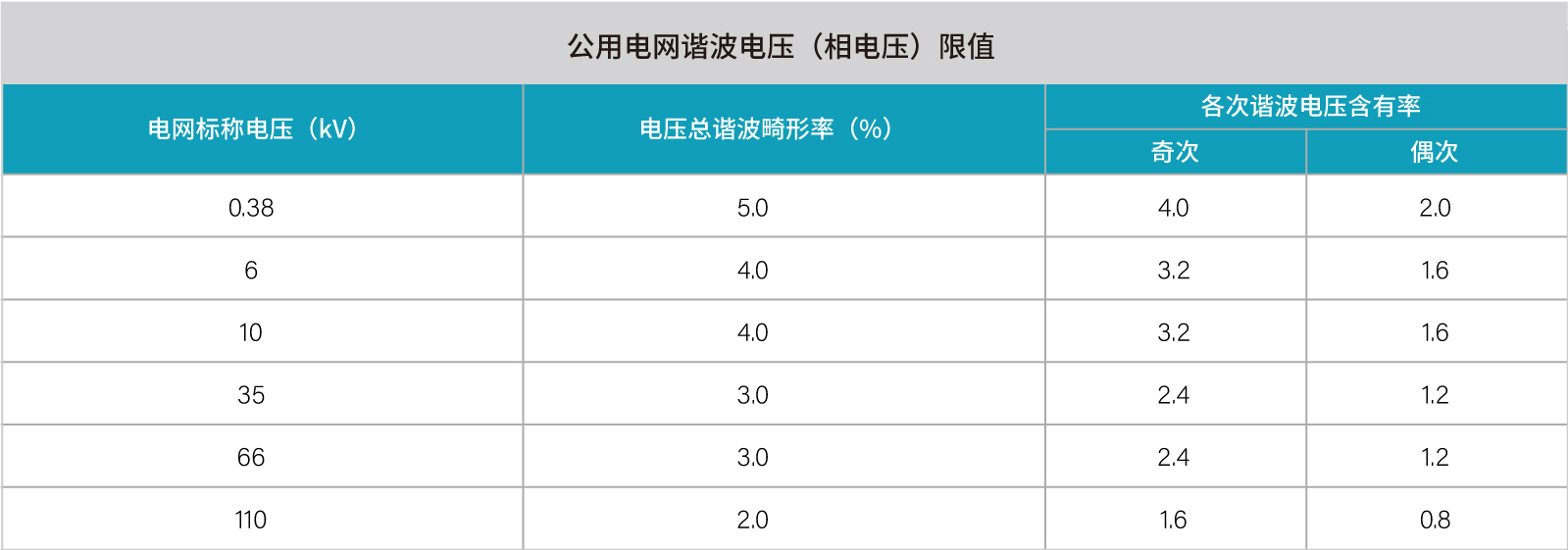

c）谐波电压限值
d) 谐波电流允许值
公共连接点的全部用户向该点注入的谐波电流分量（方均根值）不应超过表3-2中规定的允许值。当公共连接点处的最小短路容量不同于基准短路容量时，表3-2中的谐波电流允许值的换算见《GB/T 14549-1993 电能质量 公用电网谐波》附录B（补充件）。

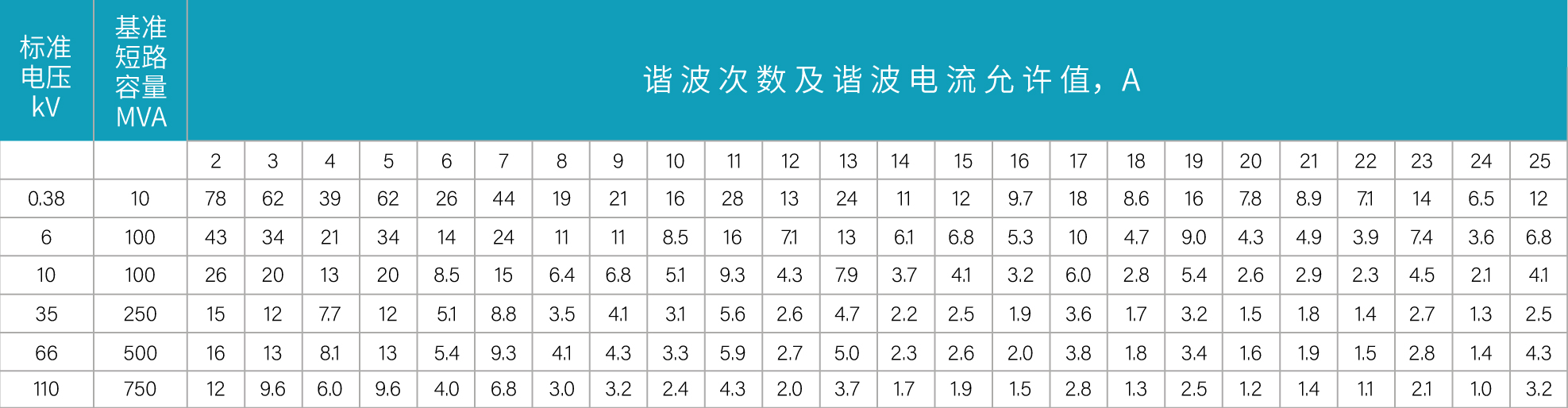

表3-2 注入公共连接点的谐波电流允许值
注：220kV基准短路容量取2000MVA
GB/T14549-2000 《电能质量，公用电网谐波》
GB4208-93 《外壳防护等级（IP代码）》
GB 311.1-1997 《高压输变电设备的绝缘配合》
GB 50227-2008 《并联电容器装置设计规范》
DL/T 866-2004 《电流互感器和电压互感器选择及计算导则》
DL/T 478-2010 《继电保护和安全自动装置通用技术条件》
GB/T 14285-2006 《继电保护和安全自动装置技术规程》
DL/T 677-1999 《继电保护设备信息接口配套标准》
DL/T 584-2007 《3～110kV电网继电保护装置运行整定规程》
安装后预期效果
1. 实时滤除各次谐波，各次谐波不再超过国家标准限值，系统电能质量满足GB/T 14549-1993《电能质量公用电网谐波》要求；
2. 功率因数达到0.95以上；
3. 提高供电质量，提高设备利用率和设备寿命使用年限；
4. 滤波谐波、净化电网，提高供电质量。
