XX项目电能质量解决方案（工业型）

项目概况

谐波计算-容量配置

A相谐波电流值：

B相谐波电流值：

C相谐波电流值：

考虑滤波系统冗余和最佳滤波效果，建议按照1.3倍容量配置APF，即327*1.3=425A，所以，建议配置APF-450A。

现在谐波以2、4次等偶次谐波为主，建议采用工业型-有源滤波器进行治理。

解决方案-工业-有源滤波器APF

为解决谐波污染问题，加装有源滤波器，进行谐波治理，净化电网电能质量。

1、模块化谐波动态自动治理装置（APF）

有源电力滤波器，作为一种新型的谐波治理装置，它是应用可关断电力电子器件，三电平拓普结构，通过TGBT控制产生与负荷电流中谐波分量大小相等、相位相反的电流来抵消系统谐波的滤波装置。因为负载的次数主要为2、4次等偶次谐波为主，相对环境较为恶劣，因此，选择工业级APF进行治理。

工业级-APF相较常规模块具备更强的密封性和绝缘性，在关键器件的选型上具有更宽裕的容量。 保证了最佳的散热效果和防尘效果以及最强的耐冲击性能。

工业级APF的适应性极强，适应在最为恶劣的电网环境下稳定运行。可广泛应用在中频炉、点焊机、中高频感应加热设备、高频开关电源、晶闸管温控加热设备、变频和直流调速器、矿山提升、电力机车供电系统等各类恶劣环境场合。

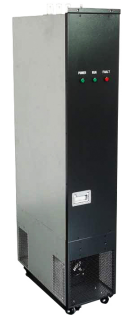

      工业级-有源滤波器（APF）

2、工业级-APF产品主要有如下特点：

• 滤波范围广，可滤除2~60次谐波，谐波补偿＞90%，可完美滤除中频炉等负载产生的3、5、7、11次谐波，避免谐波注入电网；

•工业级-APF设备在整体密封性更强，设备绝缘性能高；

•设备适应性强，适应在更为恶劣的电网环境下稳定运行；

• 内部主要关键器件的选型裕量更大，耐冲击性能更强。

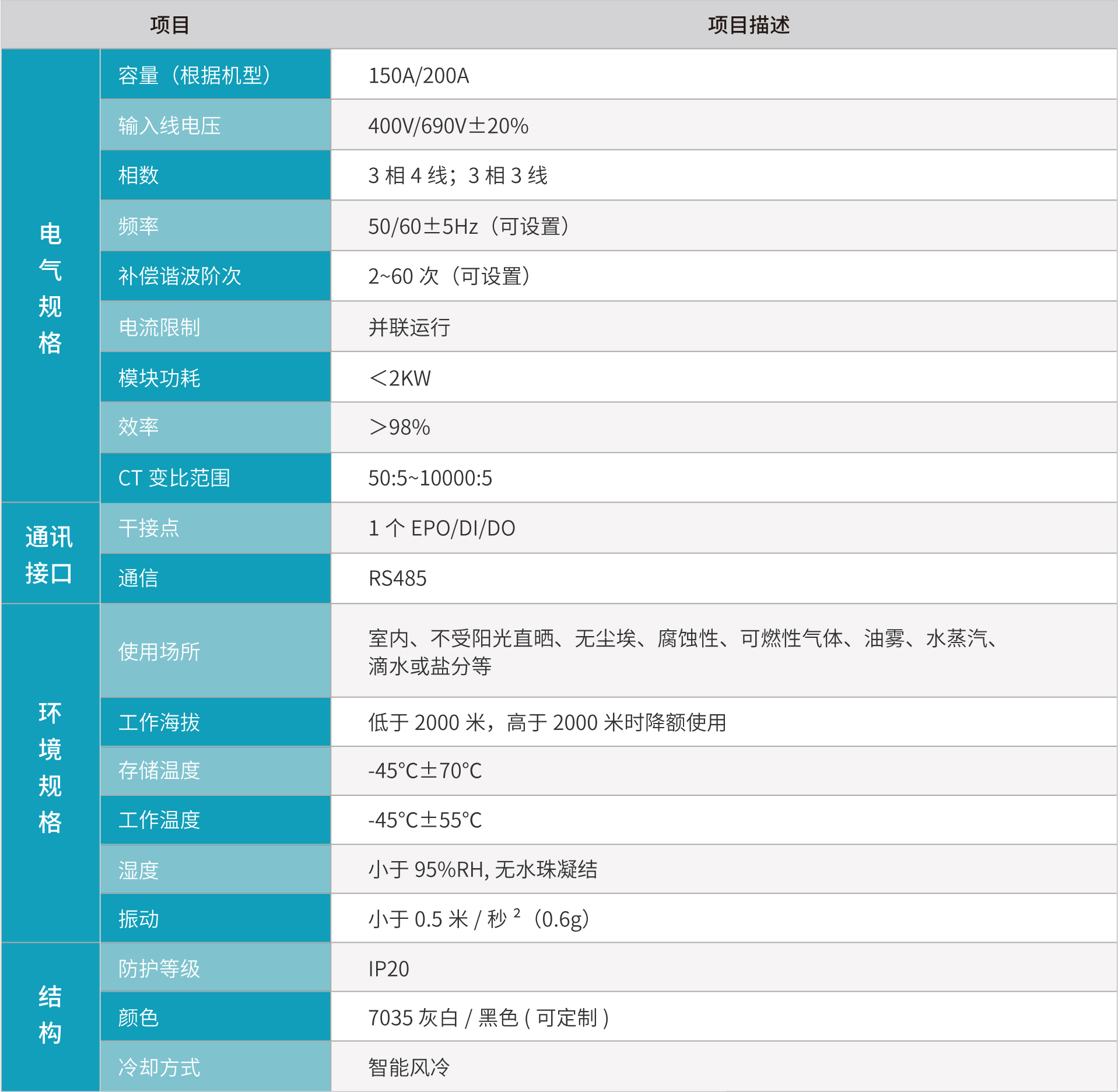

3.装置主要技术指标：

4、APF补偿原理图如下：

电气接线图

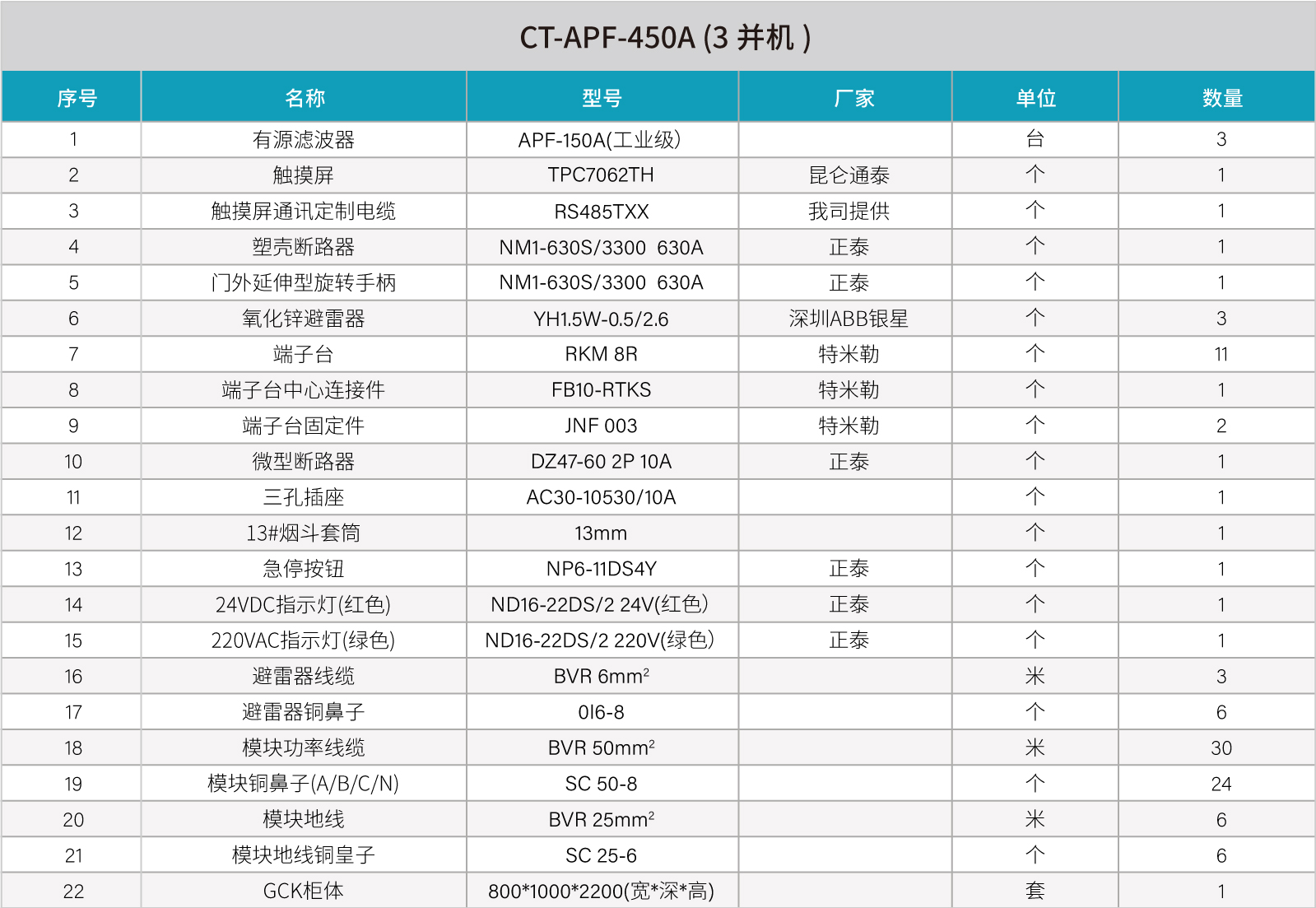

主要元器件清单

工业级PF-450A，可以采用成套柜的方式，主要器件清单如下：

安装后预期效果

1、实时滤除各次谐波，各次谐波不再超过国家标准限值，系统电能质量满足GB/T 14549-1993《电能质量公用电网谐波》要求；

2、 提高供电质量，提高设备利用率和设备寿命使用年限；

3、 滤波谐波、净化电网，提高供电质量。
