三相不平衡解决方案
背景介绍
1、 三相不平衡严重
由于400V低压配电系统用户侧几乎都是单相负载，且用电具有不同时性，配电系统极易出现三相不平衡，不平衡度严重超标。
2、 功率因数低
配变广泛使用分组投切电容器，有补偿台阶，补偿效果差（极易出现过补或欠补）。
3、 电压合格率低
400V低压配电系统供电半径长，由于三相不平衡，用电高低时段影响，容易导致电压超过限值，造成供电末端电压低问题。
4、变压器效率低
配变三相不平衡，有的相过负荷，有的相出力不足，导致发热严重，降低配变寿命，甚至烧毁配变。
三相负荷不平衡治理装置（配变自动化控制装置）是针对不平衡矫正和无功补偿的柱上式补偿装置，即负荷平衡装置，其原理是通过电流互感器CT检测负载或者系统电流，数字信号处理器分析计算得到其中的各序电流分量，然后控制三电平逆变器输出与需要补偿的序电流分量相反的电流，达到矫正三相电流平衡的功能。通过平衡三相负荷、改善配电网电能质量、提高变压器的利用率、降低线损。我公司在SVG基础上进行优化升级，专用于提升地区电能质量的新型电力电子装置SPC。该装置可有效补偿三相不平衡，双向快速调节无功功率，实时稳定系统电压与国网“低电压”排查治理的管理方针和技术原则完全吻合。
加装我司SPC装置，将全面大幅改善地区电能质量，具体有如下几个方面：
1、彻底解决配网三相不平衡问题，大幅降低配电电网损耗；
2、使无功达到就地平衡，提高配电电网输出容量；
3、实时改善电压质量，稳定系统电压，提高配电质量，改善用电环境；
4、完美解决由于三相不平衡带来的变压器过载运行等问题，延长变压器寿命。
一体化解决方案
1、三相不平衡补偿、双向无功调节、电压调节；
2、实时补偿，响应时间小于15ms；
3、电流源型装置，无谐振，不产生谐波；
4、无容量衰减；
5、自身损耗低占地面积小；
6、运行安全稳定，设计寿命长；
7、免维护设计，保护功能齐全，节省人力成本；
8、模块化设计易于安装调试；
9、防护等级IP54。

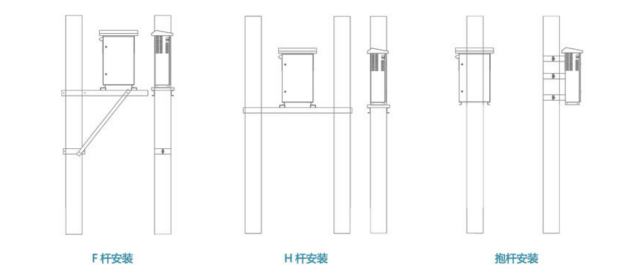

安装示意图

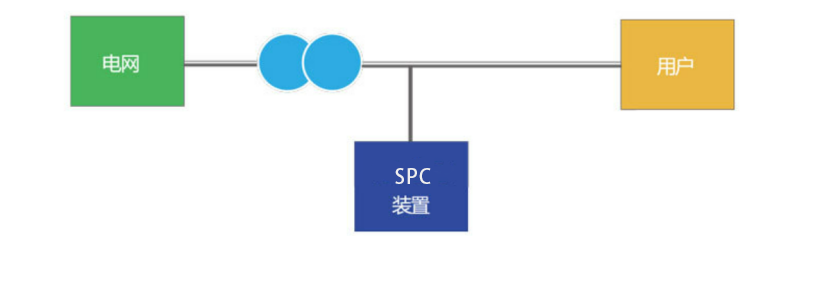

安装原理图
安装位置主要选取在配电变压器的低压侧，即介于变压器与用户负荷之间
