全动态型混合无功补偿治理方案

全动态型混合无功补偿治理方案

混合补偿给电网系统提供无功补偿，提高功率因数，降低线路及变压器损耗、起到电压支持的作用。再为供电系统提供无功功率的同时对谐波进行治理，在提高电力设备安全可靠运行的前提下，打造绿色环保的供电环境。

1、当系统中谐波严重且无功需求较大时，既需要有SVG进行谐波治理，又需要无功补偿装置进行无功补偿。当然有源滤波器也可以进行无功补偿，但是成本较高，所以才选择这种方式。

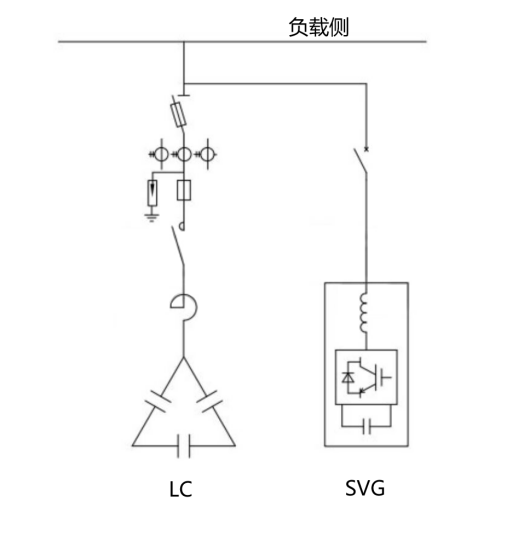

2、SVGC结合了动态补偿和滤除谐波功能，对于系统中比较稳定的无功需量部分可以通过电容器进行静态补偿；对于系统中变化快的无功需量部分可通过SVG快速补偿，对系统谐波进行主动补偿，滤除谐波。该系统既可以满足用户无功补偿的需求，又可以大幅度降低设备成本。

控制过程

1、控制器先检测到系统中存在一定量的谐波后，控制SVG（APF）投入补偿，消除相应次数的谐波大小。
2、检测到有感性无功时，控制器会控制SVG（APF）和智能电容器投入补偿感性无功。
3、检测到有容性无功时，控制器会控制SVG（APF）投入补偿容性无功。当系统侧功率因数达标时，整个补偿过程趋于稳定。

优点

1、降低补偿成本；
2、安装更便捷、灵活，不占用空间；
3、补偿精度高，响应速度快；
3、补偿无功后，剩余容量可补偿谐波，容量不浪费；
4、可无限拓展控制路数；
5、防止投切震荡。

1、快速响应
无功电流和输出补偿电流；快速响应时间33us，全响应时间＜5ms。
2、配置灵活
爱纳所有电能质量产品均支持SVGC方案；可提供共补、分补和混补等多种补偿方式；已匹配上百种智能电容协议。
3、高性价比

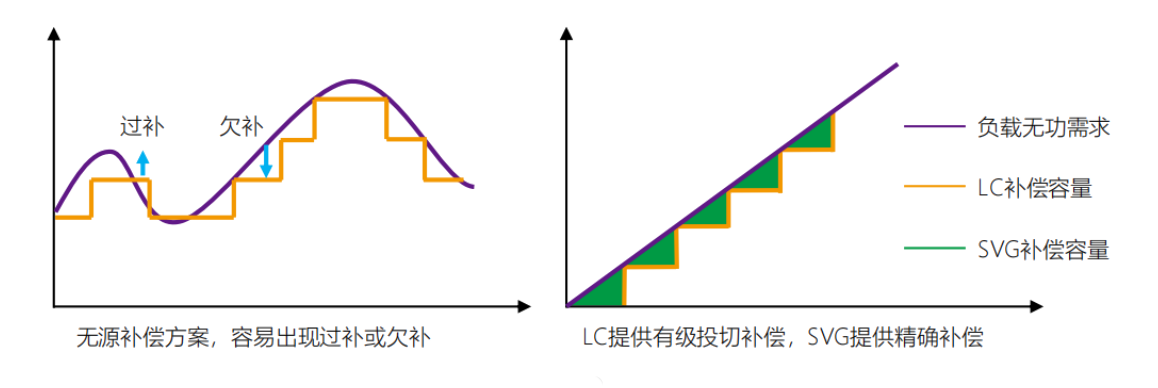

充分发挥SVG精准补偿、电容补偿容量大、价格低的优势；补偿特性好，过程可控。
4、安全可靠
对电容器循环投切，延长电容使用寿命；适应恶劣电网环境；完善的故障保护功能。

5、精准补偿
