智能型控制器检测点的设置
电容器补偿装置的电流的引入点是指电容器组的总进线在被补偿系统中的「T]接点的电流的引入点，是补偿装置使用的电流互感器在被补偿系统中的安装点。
正确的方法是：以负荷的供电电源为参考点，电流互感器的安装点必须在电容器组的总进线「T」接点与电源之间，即电流互感器测量的电流必须包含流过电容器组的电流。否则，在电容器分组投、切状态中，无功补偿装置测量显示的有功功率、无功功率和cosp值都不会变化，造成无功补偿装置投、切效果无法判断。

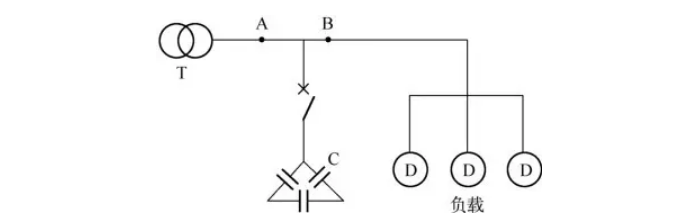

检测点的设置有两种：一是控制器输入电压和电流信号的检测点设在补偿设备的前端，如图4-10中的A点处；二是检测点设在补偿设备后端，如图中的B点处。
自动控制器的检测点
检测点A由于不能直接检测负载的无功功率，不易实现多组电容器的一次快速投切，通常采用逐级渐进的投切方式，较慢地达到应补偿值，因此仅适用于负载运行较平稳，无大容量冲击负载，不需要快速动态补偿的场合。
检测点设置在B点，其优点是仅根据负载的Q或lg测得值，决定电容器投入组数，是一种只管投切，不控制补偿后实际效果的控制方式，其优点是控制方式简单，可一次快速投切多组电容器，缺点是静态补偿的精度较差。
实际应用中提出的兼顾两者优点的闭环控制方式，即检测点设在A处，检测补偿后的无功功率△Q，又通过△Q求得负载的全部无功功率Q，即完全补偿时所需投入的全部电容器的无功功率，这种由变动量求总和的设想，可通过微机来实现，又可一次投入应投的全部电容器，获得快速的动态补偿特性，是目前公认的比较理想的方案。

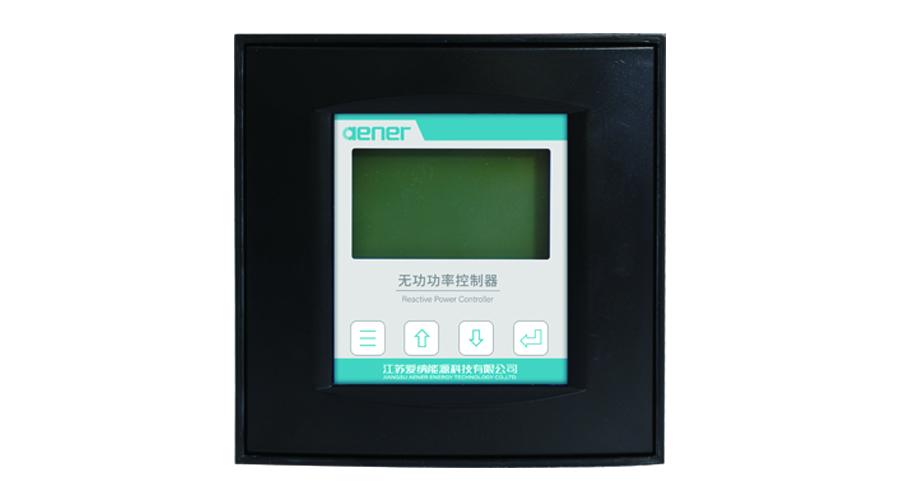

爱纳能源自主研发的无功功率控制器，承诺质保十年，免费换新！力求提供优质的无功补偿产品，帮助用户解决电能质量问题！同时提供电容器、电抗器、智能电容器、抗谐型无功补偿模块、可控硅开关、智能复合开关、控制器、有源滤波器APF、静止无功发生器SVG、谐波保护器、多功能仪表等产品的研发、生产、销售，提供全系列产品OEM代工服务。
