无功补偿中所说的三相四线是？
江苏爱纳能源科技有限公司，专业从事低压无功补偿元器件和电能质量产品的研发、生产、销售，提供全系列产品OEM代工服务。

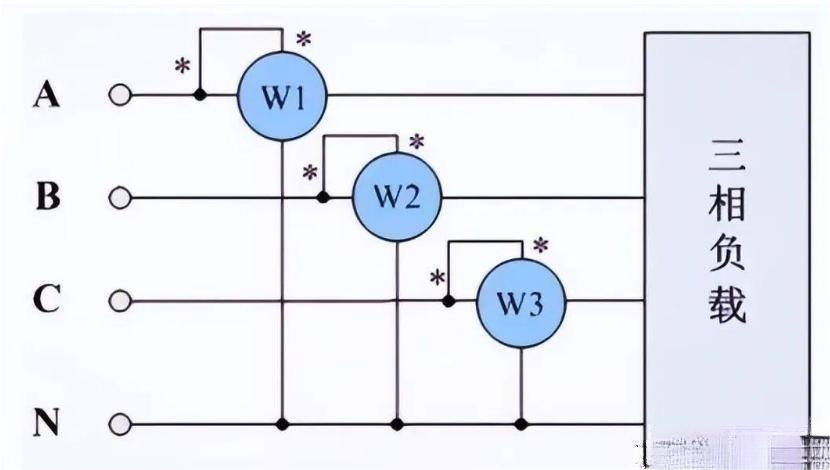

三相四线是指：由变电站出来的10千伏的高压输入给变压器降压为380v电压，分黄、绿、红相三根线，然后从变压器出来还有一根中性线，这根线叫零线，这4根线的组成为三相四线制，由这三相四线供应给工厂，学校，医院，民用。四根线之间的关系为：三相里面任何二根线的组成为380v叫线电压。任何一相与零线组成叫相电压，这就是三相四线制的说法。
1、三相四线的定义:
电力系统是电力工业的基本形态，它是由发、输、变、配、用电各个环节构成的一个统一整体。发电机将机械能转化成三相交流正弦波电能，为了减小在输电线路上电能的损失，需要升压变压器进行升压，然后用高压进行输电，经过多次降压输送到靠近10kV用户终端变配电所。
在上述过程中用三相交流线路进行输送电能。对于三相四线制和三相五线制是对于低压系统来说的，电力系统中规定交流1000V及以下电压等级为低压。
对于10/0.4kV等级的用户终端变配电所来说，指的是从变压器二次侧到用电负荷的低压配电系统。《供配电系统设计规范》GB50052-2009第7.0.1条“带电导体系统的型式，易采用单相二线制、两相三线制、三相三线制和三相四线制。
2、低压配电系统接地形式∶
低压配电系统接地型式，可采用TN系统、TT系统、IT系统。”三相四线制，三相是指从三相变压器二次侧接引的A相、B相和C相三个相线;四线是指三相变压器二次侧接引的A相、B相和C相三个相线和一个中性线，目前10kV配电变压器采用Dyn11联结组别的变压器，变压器二次侧为星形接法，考虑到有单相负荷，从其中性点引出一个线为中性线，三个相线加上一个中性线即为四线。
3、三相四线制的含义解析∶
三相四线制一般包括提供三个相电压的三个相线(A、B、C线，U、V、W线或L1、L2.L3）和中性线（零线)(N线)，不单独设地线(PE线)，而是中性线（零线)和地线共用一条线路。
在一些平衡负载（如大功率空调等电器)中也指由三个相线和地线构成的系统，由于负载平衡不需要中性线。中国规定，民用供电线路相线之间的电压（即线电压)为380V，相线和地线或中性线之间的电压（即相电压)均为220V。
进户线一般采用单相三线制，包括三个相线中的一个，另外两条线路实质上同为中性线和地线共用的一条线路。
该接法包含:三根相线L1---(A)相、L2---(B)相、L3---(C)相和一根零线PEN，是工作零线与保护零线合一设置的接零保护系统。PEN线是为了从380V相间电压中获得220V线间电压而设的，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
注:用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示。
1 ）由于三相负载不平衡，工作零线上有不平衡电流，在线路上产生一定的电位差，所以与保护线所联接的电气设备金属外壳对大地有一定的电压。
2）如果工作零线断线，则保护接零的漏电设备外壳带电（对地220V! )。
3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。
4 ) TN-C系统干线上使用漏电保护器时，漏电保护器后面的所有重复接地必须拆除，否则漏电开关合不上;而且，工作零线在任何情况下都不得断开。所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5 )TN-C方式供电系统只适用于三相负载基本平衡(无220V负载)情况。
三相四线制，在低压配电网中，输电线路一般采用三相四线制，具A、B、C三相，另一条是中性线N(如果该回路电源侧的中性点接地，则中性线也称为零线，如果不接地，则从严格意义上来说，中性线不能称为零线)。
在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路。
而三相系统中，三相平衡时，中性线（零线)是无电流的，故称三相四线制;在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。
