SVG/APF+C混合滤波补偿方案
SVGC补偿系统结合了动态补偿SVG和静态补偿电容器两者的优点，对于系统中比较稳定的无功需量部分可以通过电容器进行静态补偿;对于系统中变化快的无功需量部分可通过SVG快速补偿。该系统既可以满足用户无功补偿的需求，又可以大幅度降低设备成本。
控制过程
1.SVG通过外部互感器检查系统无功值；
2.检测到系统中有感性无功时，SVG毫秒级响应投入补偿，迅速提升功率因数；
3.控制电容逐步投入，SVG投入量逐步减小。直到系统侧功率因数达标，整个补偿过程趋于稳定；
4.SVG优先控制电容器投入补偿：
●若容量或响应速度不够时SVG投入补偿；
●检测到系统中有容性无功时，SVG直接投入补偿。

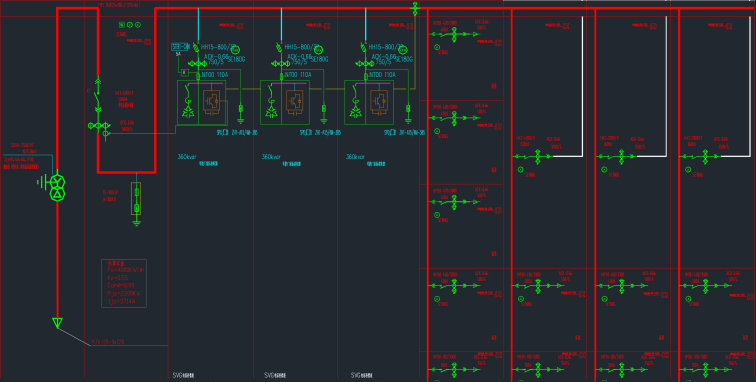

控制示意图
IO接口可选择内置SVG或外置
产品特点
1.快速响应由SVG模块来实现。SVG快速响应时间<50us，全响应时间<10ms;能适用于谐波大、补偿要求高的场所；
2.能充分发挥SVG和电容的优点，性价比高，补偿容量大，并且能够延长SVG寿命;补偿特性好、过程可控；
3.应用灵活、对SVGC的任一功率元器件(SVG模块或电容器）进行组合，可实现SVGC方案的性能调节；
4.SVGC补偿范围能从-1~1；
5.能科学、合理的按照电容器循环投切的方式延长电容器的使用寿命。

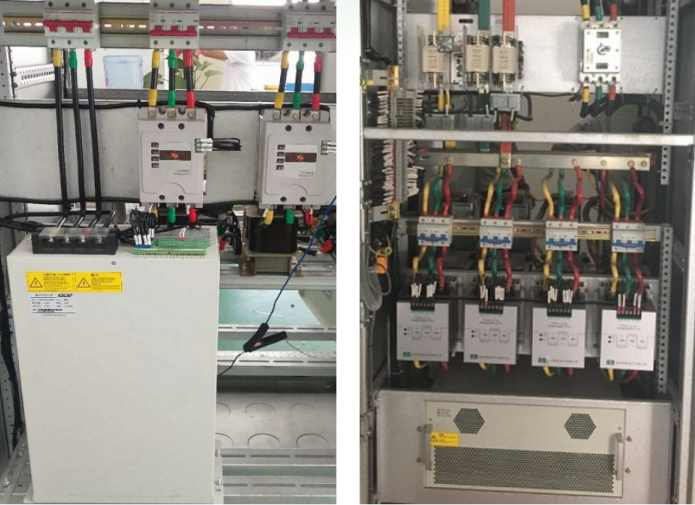

实际应用案例
上图指引
